作为天天跟 CATIA V5 打交道的工程师，重复建模、改尺寸、补工艺特征，是日常工作里占比很高的体力活。行业里 AI‑CAD 工具层出不穷，很多产品演示看着惊艳，落地就拉胯。最近体验了 CATIA V5 AI 智能体，专门针对模具型胎做了一轮实测，聊聊真实使用感受。
- 测试对象：CATIA Smart （CATIA V5 AI 智能体）
- 测试场景：手机支架模具‑型胎零件设计
本次测试任务很明确：完成一套手机支架模具的型胎零件设计，整套模具包含盖板、型胎、各类销钉，本次重点验证 AI 对型胎的设计、修改、追加特征全流程能力。
整个测试流程完全模拟工程师真实工作链路：提出设计需求→迭代修改尺寸→追加新增工艺特征。
前置工作：电脑上准备好 CATIA V5，安装好 CATIA Smart，选定一个大模型（这里我用的是 GPT-5.6）。
步骤1：打开 CATIA 模具装配环境。

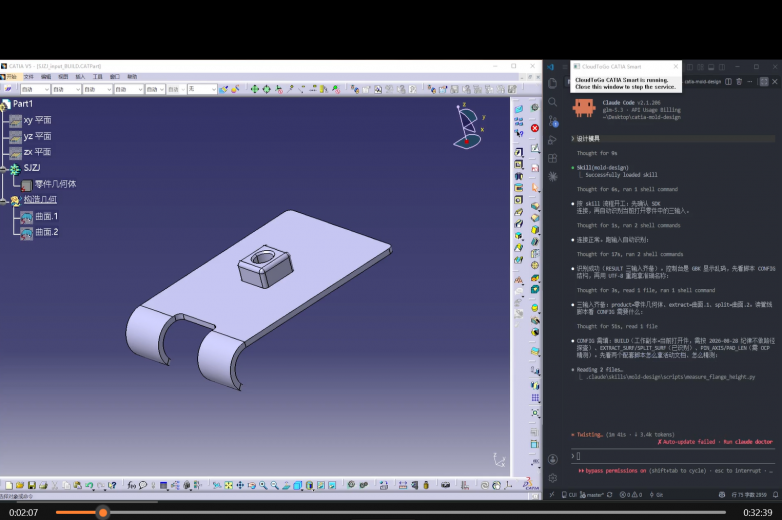

步骤2：载入手机支架产品 CATIA 数模，AI 脚本启动，输入提出设计需求：设计模具型胎。（AI开始读取产品几何、提取曲面边界、识别产品结构。）

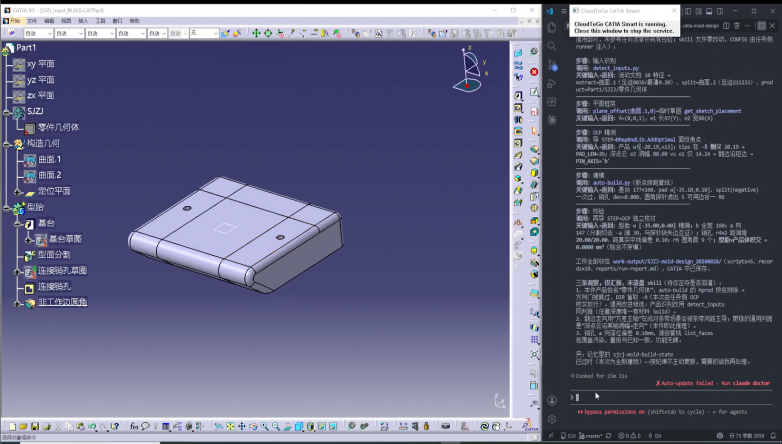

AI 自动完成建模。

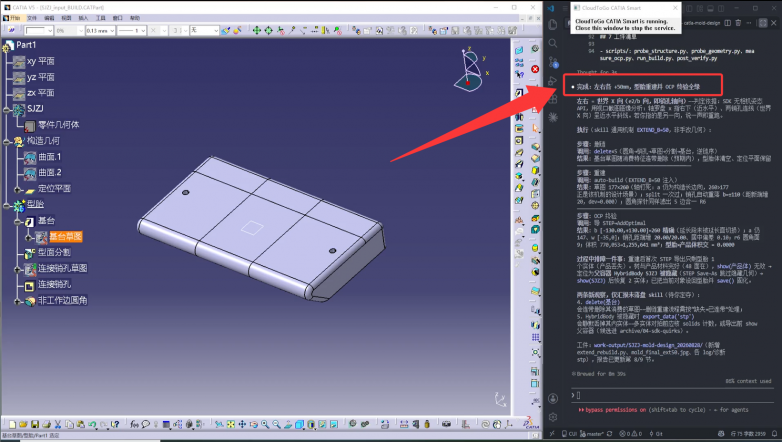

步骤3：向 AI 提出修改需求：型胎模型左右方向长度各延长 50mm。（AI 接收修改指令，AI 自动识别方位，完成模具型胎左右尺寸延伸，驱动 CATIA 完成模型更新。这一步印象很深，传统操作需要修改草图约束、检查关联特征，稍有不慎就会报错重建，而本次流程改动执行十分顺畅。）
面对模具频繁改型迭代，不用手动调整特征，快速响应尺寸变更，缩短改模设计时间。

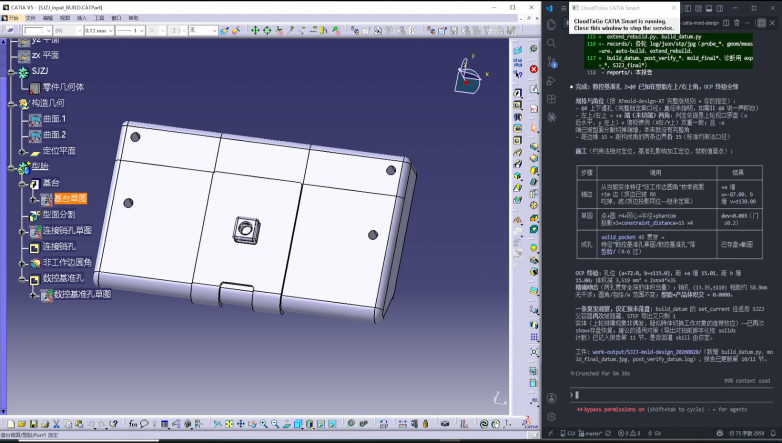

步骤4：向 AI 提出增加设计需求：在零件左上、右上角，增加距离边界 15mm 的数控基准孔；自动生成草图、生成销孔特征。（这里可以看到 AI 能够识别方位语义，理解边界偏移的逻辑，自动定位特征位置，直接生成数控基准孔，不用手动画点、打孔、约束距离。）
新增特征实现一键完成，规避人工建模的定位失误，保障基准孔位置精度。
步骤5：最后，AI 完整生成型胎、销孔、基准等整套模具结构；后台输出校验日志，自动核查孔位、尺寸、实体质量，输出完整 CATIA 零件文件。
实测总结
✅ 优势感受
整体使用下来，建模效率确实得到提升，交互过程丝滑。把自然语言的设计意图转化为 CATIA 原生几何，基础设计、尺寸修改、新增工艺特征这一套链路跑通，能够解放大量重复性建模工作，非常适合模具前期迭代、方案快速出数模。
⚠️ 客观局限
但也要理性看待，本次只验证了相对简单的零件设计，简单案例效果表现优秀，面对结构复杂、多特征耦合、带大量装配约束的真实模具，能否保持同样丝滑稳定，还需要更多实测验证。AI‑CAD 目前还不是万能替代品，更多是工程师的效率辅助工具。
✅ 适合哪些人尝试
1. 模具快速迭代设计：模具型胎、型腔前期方案输出，频繁改外形尺寸、追加工艺基准孔、避空、定位特征，快速产出多版对比方案，减少大量重复建模修改工作。
2. 系列化变型零件开发：同系列产品改型，只变更部分尺寸、增减局部特征，不需要从零重建模型，适合消费电子、小型零部件衍生设计。
3. 方案前期快速出数模：项目前期对接、方案评审阶段，快速把口头、文档里的设计意图落地成 CATIA 原生数模，缩短从想法到 3D 模型的周期。
4. 重复性特征批量处理：批量创建基准孔、安装孔、定位凸台等工艺特征，替代手动点选、约束、重复操作。
5. 新人辅助建模：CATIA 新手工程师可以借助 AI 完成基础建模工作，把精力更多放在工艺合理性、结构判断上，降低软件操作门槛。
⚠️ 不适用
高度耦合、多复杂曲面、大量装配约束、强工艺干涉的成品级复杂模具，这类场景依旧需要工程师主导校验，AI 作为辅助工具使用。
总的来说，这套 CATIA AI 智能体值得工业设计、模具从业者上手体验。
官方（CATIA Smart）提供 30 天免费试用，感兴趣的同行可以申请下载试用。
